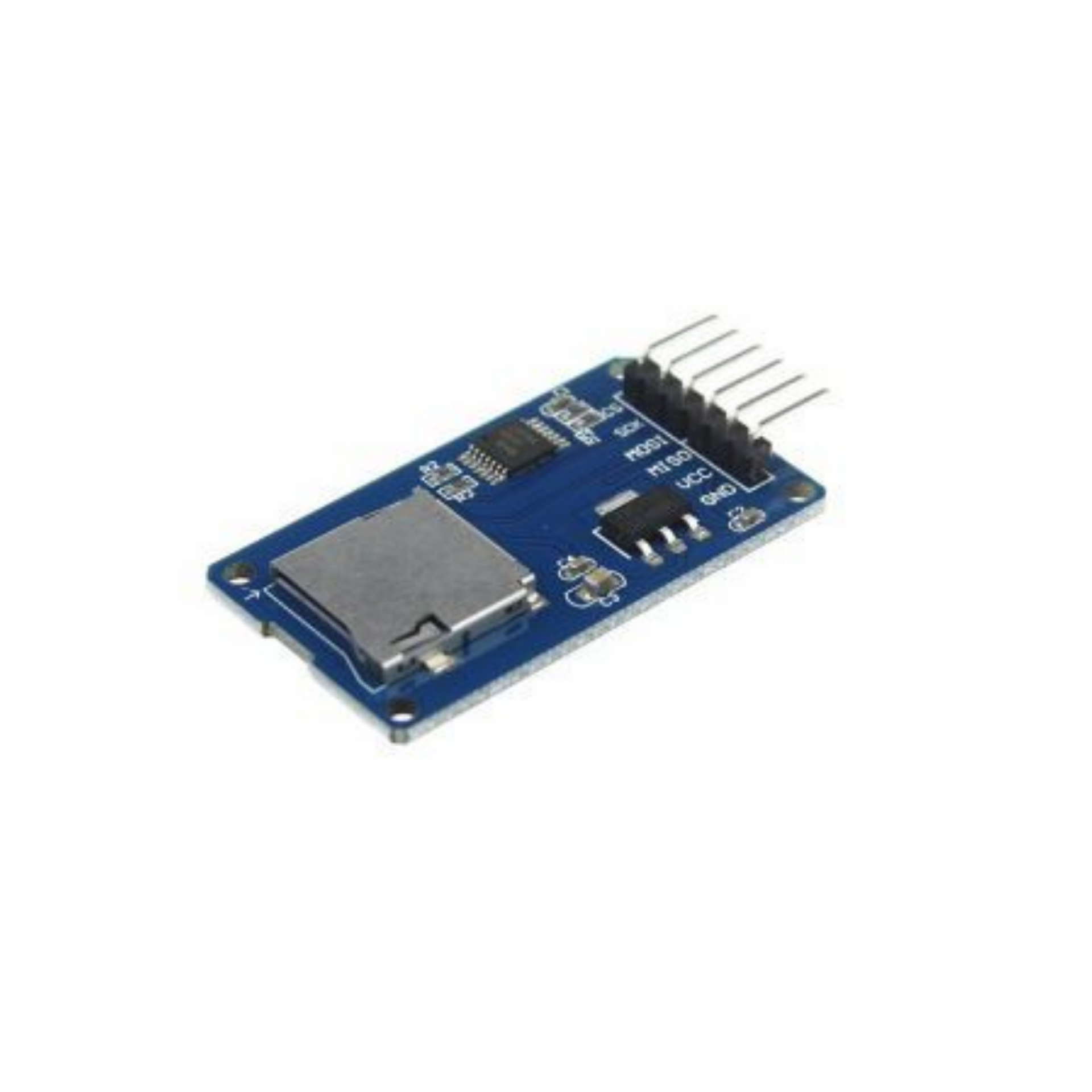

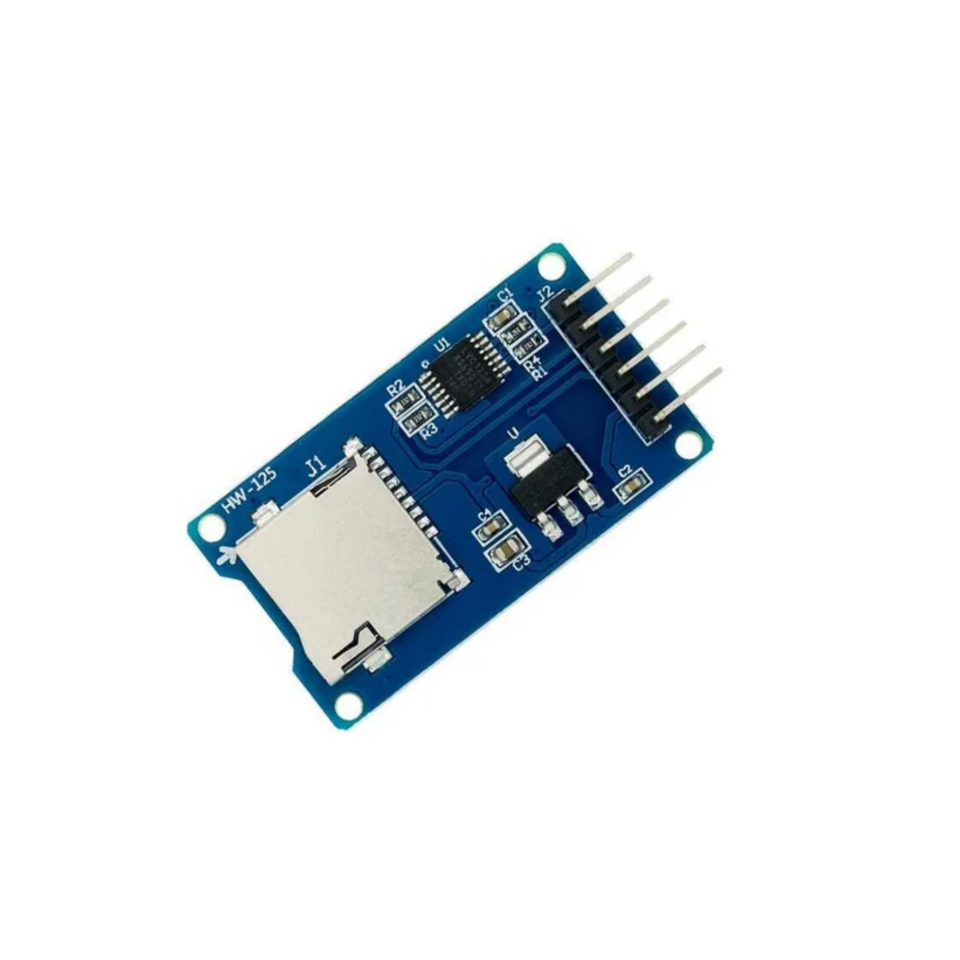

Mikro SD Kart Modülü Okuyucu ve Yazıcı
Mikro SD Kart Modülü, SPI haberleşmesi üzerinden microSD hafıza kartlarına veri yazmak ve kayıtlı verileri okumak için kullanılan bir elektronik modüldür. Sensör ölçümleri, sistem kayıtları ve diğer proje verilerinin hafıza kartında saklanmasını sağlar.
Mikro SD Kart Modülü, Arduino, ESP32, STM32 ve benzeri mikrodenetleyicilerle uygun bağlantı ve yazılım kullanılarak çalıştırılabilir. Veri kaydı ve dosya okuma işlemleri için SPI bağlantısı ile uyumlu bir SD kart kütüphanesi kullanılır.
Teknik Özellikler
• Ürün tipi: MicroSD kart okuyucu ve yazıcı modülü
• Haberleşme arayüzü: SPI
• Kart yuvası: MicroSD
• Veri okuma ve yazma desteği
• Kart üzerinde 3,3V gerilim regülatörü
• SPI üzerinden mikrodenetleyici bağlantısı
• Uygun yazılımla FAT16 ve FAT32 desteği
• MicroSDHC uyumluluğu, kullanılan kart ve kütüphaneye bağlıdır
• CSV ve TXT dosyalarıyla veri kayıt uygulamalarına uygun
Bağlantı ve Kullanım
Mikro SD Kart Modülü, mikrodenetleyicinin SPI pinlerine bağlanır. Kart üzerindeki etiketler esas alınarak besleme ve sinyal bağlantıları yapılmalıdır.

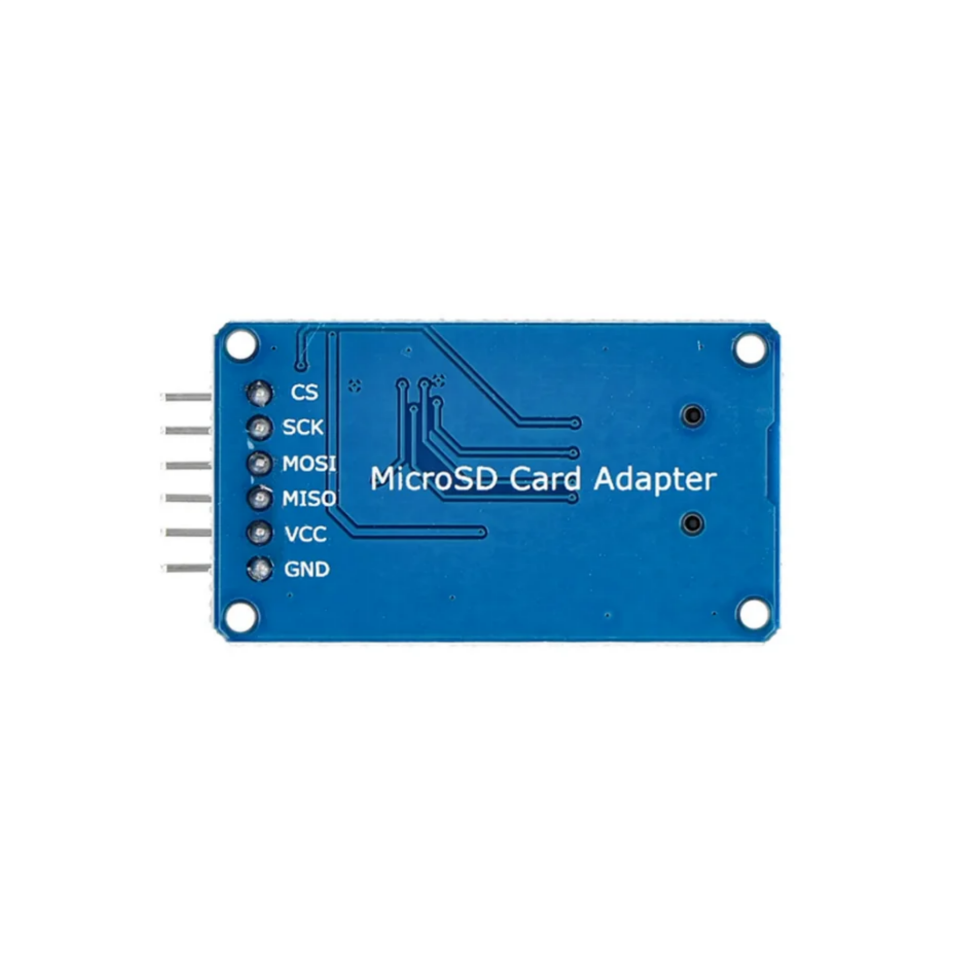

Mikro SD Kart Modülü üzerindeki bağlantı pinlerinin görevleri şöyledir:
• VCC: Modül besleme girişi
• GND: Toprak bağlantısı
• MISO: Modülden mikrodenetleyiciye veri hattı
• MOSI: Mikrodenetleyiciden modüle veri hattı
• SCK: SPI saat hattı
• CS: Kart seçme hattı
Kullanım Alanları
Mikro SD Kart Modülü ile ölçüm sonuçları ve çalışma kayıtları dosyalar halinde saklanabilir.
• Arduino veri kayıt projeleri
• ESP32 IoT uygulamaları
• STM32 projeleri
• Sıcaklık ve nem kayıt cihazları
• GPS veri kaydı
• Enerji ölçüm sistemleri
• Robotik uygulamalar
• Taşınabilir veri kayıt cihazları
• Sistem log dosyaları
• Elektronik eğitim ve deney çalışmaları
Mikro SD Kart Modülü bağlantısında besleme gerilimi ve SPI sinyal seviyeleri kontrol edilmelidir. MicroSD kartların lojik seviyesi 3,3V’tur. Gerilim regülatörünün bulunması, tek başına 5V sinyal uyumluluğu sağlamaz; modülün seviye dönüştürme yapısı da değerlendirilmelidir.
Paket İçeriği
• 1 adet Mikro SD Kart Modülü
