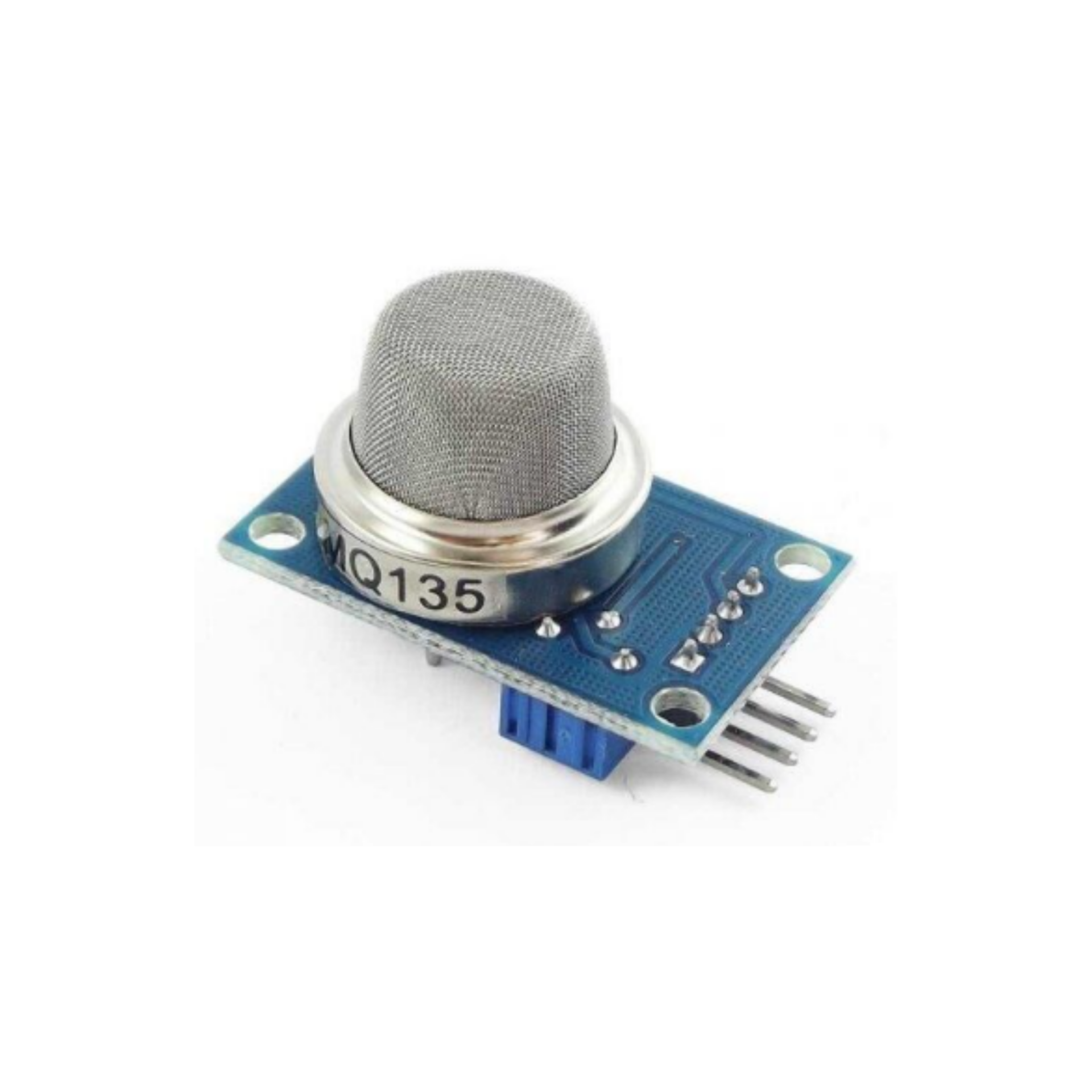

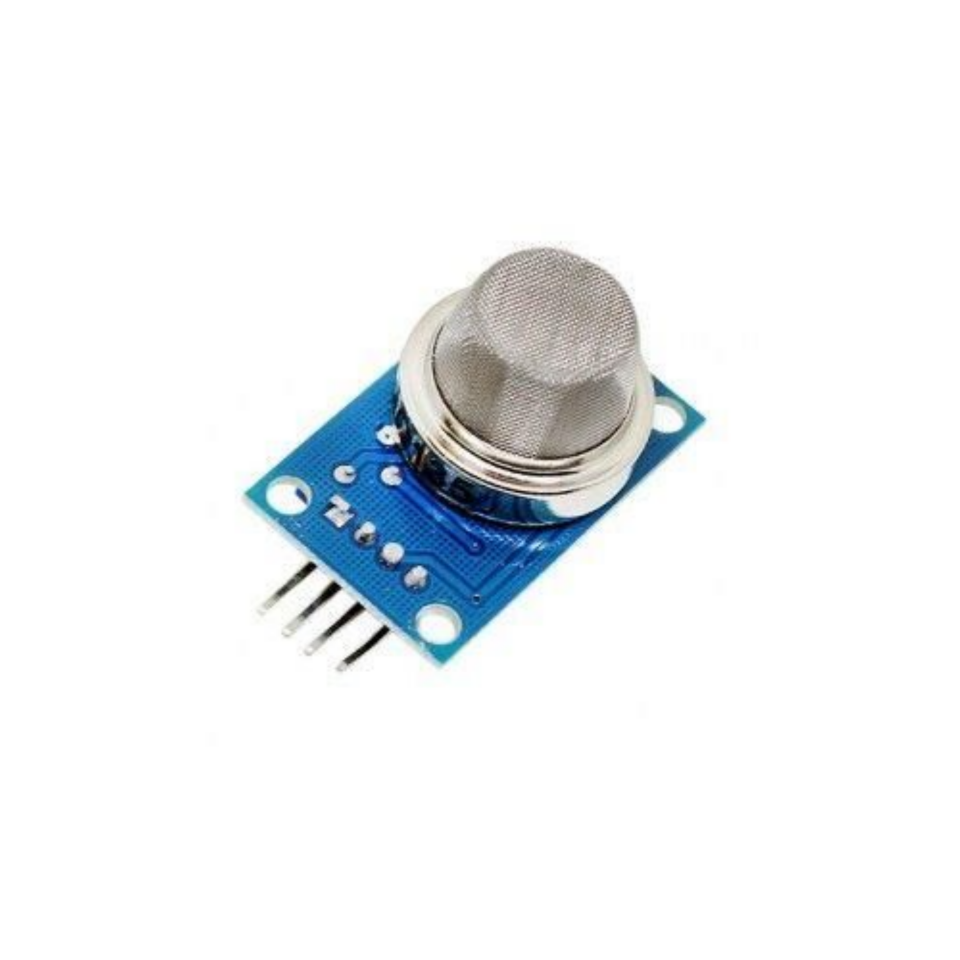

MQ-135 Hava Kalitesi Ölçüm Modülü
MQ-135 Hava Kalitesi Ölçüm Modülü, ortam havasındaki bazı gazlara ve dumana tepki veren bir sensör kartıdır. Amonyak, sülfür bileşikleri ve benzen grubu buharlara duyarlıdır. Hava kalitesindeki değişimleri izlemek amacıyla elektronik, eğitim ve prototip projelerinde kullanılabilir.
MQ-135 Hava Kalitesi Ölçüm Modülü, 5V DC ile beslenir ve analog ile dijital çıkış sunar. Analog çıkış, sensör tepkisindeki değişimleri takip etmek için kullanılır. Dijital çıkış ise kart üzerindeki potansiyometreyle ayarlanan eşik değerine göre durum değiştirir.
Teknik Özellikler
• Sensör modeli: MQ-135
• Besleme gerilimi: 5V DC
• Çıkışlar: Analog ve dijital
• Analog çıkış: AO
• Dijital çıkış: DO
• Dijital çıkış için ayarlanabilir eşik
• Kart boyutları: Yaklaşık 32 × 20 × 22 mm

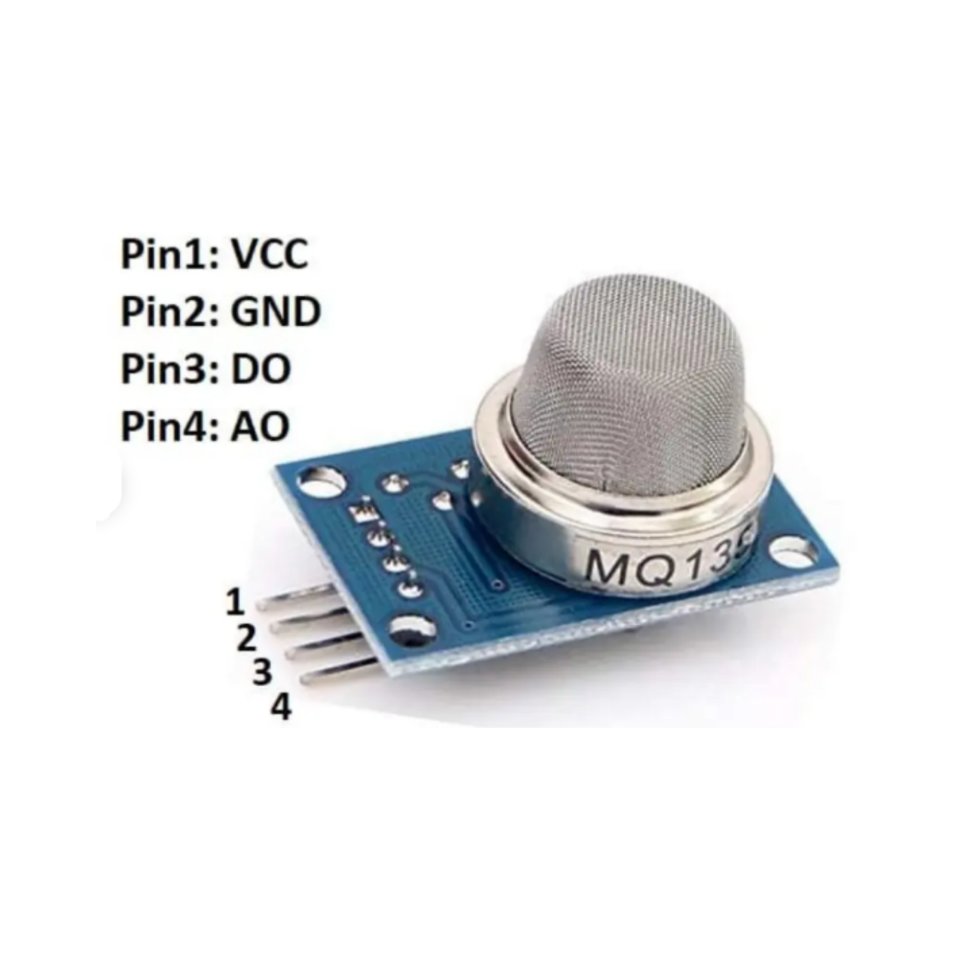

Pin Bağlantıları
MQ-135 Hava Kalitesi Ölçüm Modülü üzerindeki pinlerin görevleri şöyledir:
• VCC: 5V DC besleme girişi
• GND: Toprak bağlantısı
• DO: Ayarlanan eşik değerine bağlı dijital çıkış
• AO: Sensör tepkisine bağlı analog çıkış
MQ-135 Hava Kalitesi Ölçüm Modülü, Arduino ve uygun bağlantı devreleriyle diğer mikrodenetleyicilerde kullanılabilir. Raspberry Pi üzerinde analog veri okumak için MCP3008 gibi harici bir ADC gerekir. Raspberry Pi ve ESP32 bağlantılarında çıkış gerilimleri kontrol edilmeli, gerektiğinde seviye dönüştürme uygulanmalıdır.
Kullanım Alanları
• Hava kalitesi değişimlerini izleme
• Arduino gaz sensörü uygulamaları
• ESP32 ile IoT prototipleri
• Akıllı ev ve ortam izleme projeleri
• Gaz ve duman algılama deneyleri
• Robotik ve elektronik eğitim çalışmaları
MQ-135 Hava Kalitesi Ölçüm Modülü ile anlamlı ölçüm sonuçları elde etmek için ısınma süresi ve kalibrasyon dikkate alınmalıdır. Sensör, gazları birbirinden ayırt etmez ve doğrudan hassas CO₂ ölçümü sağlamaz.
Paket İçeriği
• 1 adet MQ-135 Hava Kalitesi Ölçüm Modülü
